Dodávka referenčních kolejnic pro Švédský dopravní úřad

Úspěšně jsme dokončili dodávku kompletní sady referenčních kolejnic pro automatickou ultrazvukovou kontrolu organizaci Trafikverket (Švédský dopravní úřad). Kolejnice byly dodány na konci roku 2025 a nainstalovány na zkušební stanici v Hasslarpu ve Švédsku v květnu 2026.

 O projektu

Objednávka zahrnovala 20 kolejnicových jednotek o celkové délce 119 100 mm, vyrobených podle profilu 60E2 z oceli třídy R260, plně v souladu s normou SS-EN 13674-1:2011+A1:2017. Každá jednotka byla přesně nařezána a vybavena řadou umělých reflektorů podle normy SS-EN 16729-1:2016, která definuje požadavky na ultrazvukovou kontrolu a hodnocení kolejnic v trati.

 Umělé reflektory

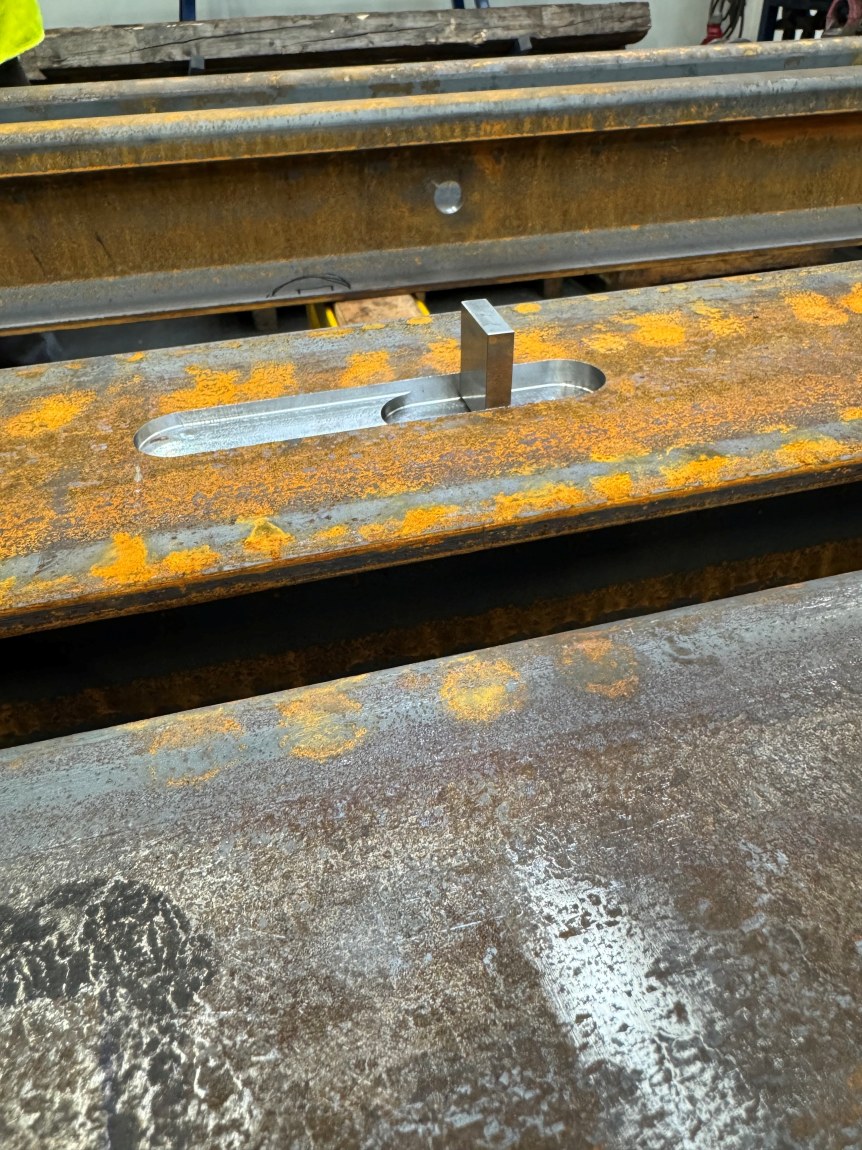

Kolejnice obsahují deset různých konfigurací reflektorů — včetně objemových reflektorů, příčných reflektorů, drážek v otvorech pro spojkové šrouby, vertikálních podélných reflektorů a drážek v patě kolejnice. Každý reflektor, vyrobený pomocí vrtání, frézování, řezání vodním paprskem a elektroerozivního obrábění (EDM), splňuje přísné tolerance: průměr v rozmezí ±0,1 mm a úhel v rozmezí ±1,0°.

Všechny reflektory byly před finální dodávkou ověřeny společností Trafikverket, přičemž otvory vyráběné z čel kolejnic byly zaslepeny odpovídajícím kolejnicovým materiálem, aby se zabránilo jejich deformaci během svařování, a ostatní reflektory byly vyplněny syntetickou hmotou, aby se zabránilo jejich znehodnocení vodou a nečistotami.

 Účel

Referenční kolejnice jsou klíčovým nástrojem pro ověřování detekční schopnosti automatizovaných ultrazvukových systémů pro kontrolu kolejnic. Jako součást švédské železniční bezpečnostní infrastruktury pomáhají tyto kolejnice zajistit spolehlivou detekci vad na provozních tratích, čímž přímo přispívají k bezpečnosti švédské železniční sítě.
